| Cassettemateriaal: | Aluminium 6061 | Kabelmateriaal: | LSZH |
|---|---|---|---|
| Vezeltelling: | 96 vezels | Pools type: | UPC |
| Connectortype: | LC/MPO | Kleur: | Zwart haar |
| Hoog licht: |
glasvezelcassette, glasvezelbehuizing voor wandmontage |
||

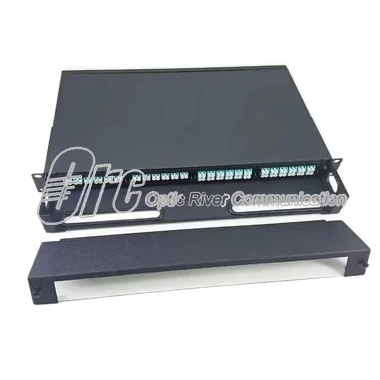

1U 19 inch rackladetype datacenterbehuizing 96 poorten met max. 8 stuks 12F cassette
Het 1U Drawer Rack biedt veilige overgangen tussen MPO/MTP® en LC discrete connectorinterfaces. Ze worden gebruikt om MPO/MTP®-backbones te koppelen aan LC-patching en actieve apparatuurconnectoren.
Het 1U laderek bevat in de fabriek gecontroleerde en geteste MPO/MTP®-LC-fanouts voor optische prestaties en betrouwbaarheid. MPO/MTP® Elite®- en LC Premium-versies met laag verlies worden aangeboden met aanzienlijk verbeterde lage verliezen voor veeleisende netwerken met een laag energieverbruik en hoge snelheid.
Functie
◆ 19" rackmontage, zwarte kleur.
◆ Betrouwbaarheid - 100% getest. In de fabriek beëindigd en getest.
◆ 96F volledig geladen capaciteit, 8*8F/8*12F/4*24F cassettes zijn beschikbaar.
◆ Ladetype ontwerp met Max. 220 mm tekendiepte.
Toepassingen
◆ Datacommunicatie-applicatie
◆ Datacenterinfrastructuur
◆ Storage Area Network - Fibre Channel
◆ Compatibel met opkomende 40G- en 100Gbps-protocollen
Specificatie
1. Specificatie
| Item | Kenmerken |
| Bedrijfstemperatuur | -10 graad -+70 graad |
| Bewaar temperatuur | -40 graad -+85 graad |
| Relatieve vochtigheid | Minder dan of gelijk aan 85%(+30 graad ) |
| Luchtdruk | 70 kPa-106 kPa |
| Afmetingen (B*D*H) | 483 mm * 270 mm * 1U |
2. Optische prestaties
| Type | Golflengte | IL Max | RL Min |
| Elite MTP-LC (MM) | 850nm/1300nm | 0.35dB | 30 dB |
| Elite MTP-LC(SM) | 1310 nm/1550 nm | 0.35dB | 50 dB |
| MPO-LC (MM.) | 850nm/1300nm | 0.60dB | 20 dB |
| MPO-LC (SM) | 1310 nm/1550 nm | 0.75dB | 50 dB |
3. Geometrieparameters
| MT | ||||
| Meting | Pass/fail-limieten | |||
| Parameters | Min | Max | ||
| Straal van kromming | Lange Axel | 2000 mm |
∞ |
|
| Korte Axel | 50 mm |
∞ |
||
| Hoek | Lange Axel | -0.2 graad | 0.2 graad | |
| Korte Axel | APC | 7,8 graad | 8,2 graad | |
| PC | -0.2 graad | 0.2 graad | ||
| Vezel Hoogte | 1000 nm | 3000 nm | ||
| Verschillende vezelhoogte | N/A | 500 nm | ||
| Aangrenzende vezelhoogte | N/A | 300 nm | ||
| Lengte van de ferrule | 7,9 mm | N/A | ||
4. Detailsafbeelding
Productvoordelen
◆ We hebben veel verificatie van het kwaliteitssysteem doorstaan, zoals ISO, RoHS; en slaagde voor de leveranciersauditie van het key-account.
◆ We hebben een hoge productiecapaciteit. De standaard patchkabelcapaciteit is 15,000 connectoren/dag en de MT-productcapaciteit is 3000 connectoren/dag.
◆ Onze teststandaard is zeer streng. Elke kabel wordt individueel getest in onze productielijn en 100% getest door de QC-afdeling.
◆ Onze service is gekwalificeerd. Wij staan erop dat elke klant een responsieve en deskundige service krijgt.
ORC QC-processtroomchat
ORC-productieshow
FAQ
1. Vraag: Hoe kun je een single-mode jumper testen?
A: Onze single-mode patchkabels zijn getest voor eindinspectie en singlemode IL- en RL-tests.
2. Vraag: Zijn deze kabels compatibel met verschillende modules?
A: Ja, LC-kabels kunnen compatibel zijn met SFP, SFP+(BIDI SFP+), XFP, SC-kabels kunnen compatibel zijn met BIDI SFP, GBIC, X2 en XENPAK.
3. Vraag: Wat is uw gemiddelde doorlooptijd?
A: Onze levertijd geldt binnen 5 werkdagen voor de reguliere producten. Voor de MT-producten bedraagt onze capaciteit 3000 connectoren per dag.
4. Vraag: Kunt u produceren op basis van de monsters die wij u sturen?
A: Natuurlijk kunnen we produceren volgens uw monsters of technische tekeningen.
