| Vezeltype: | G657A1 | Kabelmateriaal: | LSZH |
|---|---|---|---|
| Vezeltelling: | 8 vezels | Pools type: | APC/UPC |
| Kabelkleur: | Geel | Connectortype: | Nissin MPO Man, LC |
| Hoog licht: |
3.0mm fan-outkabel, LSZH Materiaal Fan Out-kabel, Duplex Mpo naar Lc-kabel |
||

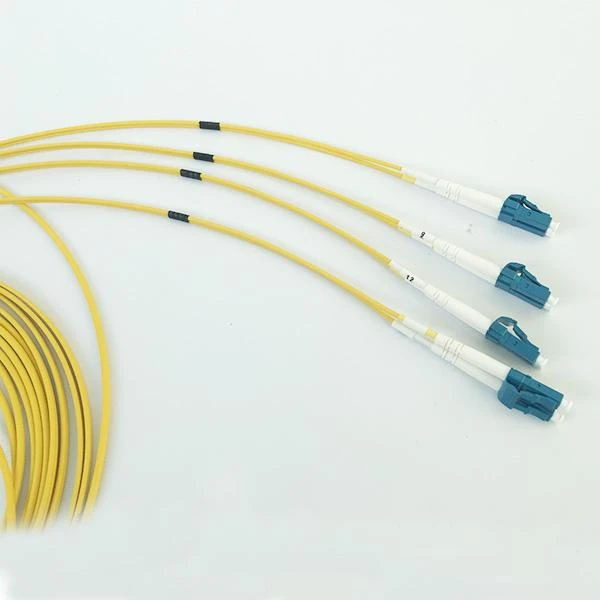

8C MPO fanout-kabel patchkabel Nissin MPO - LC duplex met G657A LSZH single mode 3.0mm kabel
De multivezel MPO-LC fanout-patchkabel wordt afgesloten met een 8-core originele mannelijke single-mode MPO-connector van het merk Nissin en standaard duplex LC-connectoren, die veel worden gebruikt in de bekabeling en telecommunicatie van datacenters.
Functies
◆ Polariteitsopties zijn TypeA, B of C
◆ 100% 3D-interferometer geslaagd met traceerbare gegevens
◆ Het gepolijste type MPO-interface met enkele modus is standaard PC
◆ Volledig compatibel met IEC-norm, YD/T-norm
◆ Beschikbare OEM/ODM
Sollicitatie
◆ Jumperverbinding
◆ Datacenterbekabeling
◆ MPO-cassettes, rekken
◆ Glasvezeltelecommunicatie
◆ 40G-, 100G- en QSFP-zendontvanger
Specificatie
1. Bedrijfs- en opslagtemperatuur
| Parameters | Min | Max | Eenheid | |
| 1 | Bedrijfstemperatuur | -40 | 70 | rang |
| 2 | Bewaar temperatuur | -40 | 70 | rang |
2. Optische prestaties
| Item | Parameters | ||||
| MPO/MTP®-connector | SM(1310nm/1550nm) | MM.(850nm) | |||
| Standaard | Laag verlies | Standaard | Laag verlies | ||
| Invoegverlies | Typisch | 0.5dB | 0.2dB | 0.5dB | 0.2dB |
| Maximaal | 0.7dB | 0.35dB | 0.7dB | 0.35dB | |
| Terugkeer verlies | >=60dB voor APC | -- | |||
| >=40dB voor pc | >=20dB voor pc | ||||
| Man vrouw | Man: met pin; Vrouwtje: zonder pin | ||||
| LC/FC/SC-connector | ||||
| Item | SM | MM | ||
| 1310 nm/1550 nm IL(dB) | 1310nm/1550nmRL(dB) | 850 nm IL(dB) | 850 nmRL(dB) | |
| PC | <=0.2 | >=50 | <=0.3 | >=25 |
| APC | <=0.3 | >=60 | N/A | N/A |
3. Geometrieparameters
| MT | ||||
| Meting | Pass/fail-limieten | |||
| Parameters | Min | Max | ||
| Straal van kromming | Lange Axel | 2000 mm |
∞ |
|
| Korte Axel | 50 mm |
∞ |
||
| Hoek | Lange Axel | -0.2 graad | 0.2 graad | |
| Korte Axel | APC | 7,8 graad | 8,2 graad | |
| PC | -0.2 graad | 0.2 graad | ||
| Vezel Hoogte | 1000 nm | 3000 nm | ||
| Verschillende vezelhoogte | N/A | 500 nm | ||
| Aangrenzende vezelhoogte | N/A | 300 nm | ||
| Lengte van de ferrule | 7,9 mm | N/A | ||
| FC/LC/SC UPC | ||
| Item | Geslaagd/mislukt | |
| Parameters | Min | Max |
| FC ROC | 10.00mm | 25.00mm |
| LC ROC | 7.00mm | 25.00mm |
| Vezel Hoogte | -100.00 nm | 50.00nm |
| Apex-offset | 0.00μm | 50.00μm |
| FC/SC/LC APC | ||
| Item | Geslaagd/mislukt | |
| Parameters | Min | Max |
| ROC | 5.0mm | 12.00mm |
| Vezel Hoogte | {{0}}.0nm | 50.0nm |
| Apex-offset | 0.00μm | 50.00μm |
| APC-hoek | 7.700 graden | 8.300 graden |
| Sleutelfout | -0.500 graden | 0.500 graden |
4. Connectordetail
Productvoordelen
◆ We hebben veel verificatie van het kwaliteitssysteem doorstaan, zoals ISO, RoHS; en slaagde voor de leveranciersauditie van het key-account.
◆ We hebben een hoge productiecapaciteit. De standaard patchkabelcapaciteit is 15,000 connectoren/dag en de MT-productcapaciteit is 3000 connectoren/dag.
◆ Onze teststandaard is zeer streng. Elke kabel wordt individueel getest in onze productielijn en 100% getest door de QC-afdeling.
◆ Onze service is gekwalificeerd. Wij staan erop dat elke klant een responsieve en deskundige service krijgt.
ORC QC-processtroomchat
FAQ
1. Vraag: Hoe kun je een single-mode jumper testen?
A: Onze single-mode patchkabels zijn getest op endface-inspectie en singlemode IL- en RL-tests.
2. Vraag: Zijn deze kabels compatibel met verschillende modules?
A: Ja, LC-kabels kunnen compatibel zijn met SFP, SFP+(BIDI SFP+), XFP, SC-kabels kunnen compatibel zijn met BIDI SFP, GBIC, X2 en XENPAK.
3. Vraag: Wat is uw gemiddelde doorlooptijd?
A: Onze levertijd geldt binnen 5 werkdagen voor de reguliere producten. Voor de MT-producten bedraagt onze capaciteit 3000 connectoren per dag.
4. Vraag: Kunt u produceren op basis van de monsters die wij u sturen?
A: Natuurlijk kunnen we produceren volgens uw monsters of technische tekeningen.
